旋回ドライブ(Slew Drive/Slewing Drive)

旋回ドライブは、ウォームギア付きの旋回ベアリングとウォームシャフトをハウジング内に密封したアッセンブリーです。回転トルクを伝達するだけでなく、旋回ベアリングにより、アキシアル荷重、ラジアル荷重、モーメントなどの大きな負荷を軽トルクで旋回させることができます。
一体構造のため、部品数の削減省スペース化設計・組立ての簡素化により、旋回機構のコストを大幅に削減できます。
旋回ドライブは、追尾式の太陽光発電システムに不可欠なモジュールとして使用されるほか、建設機械や風力発電設備などにも多く使用されています。また、高い気密性を備えているため、防水・防塵や塩害対策を求められる設備、さらにはクリーンルーム内の機器などにも適しています。

旋回ドライブの使用事例

再生エネルギー関連特殊車両建設機械工場用設備精密機械
太陽光追尾装置
太陽熱発電装置
風力発電ヨー制御
洋上風力発電用
ダビットクレーン
高所作業車
鉄道用特殊車両
消防・救助用車両
運搬車ステアリング
遊技用乗り物
船舶デッキ装置
クレーン
アタッチメント
ボーリングマシン
掘削機
林業・農業用機械
運搬用装置
自動化装置
ポジショナー
混合機
巻取機
破砕機
梱包機
衛星観測
防衛装置

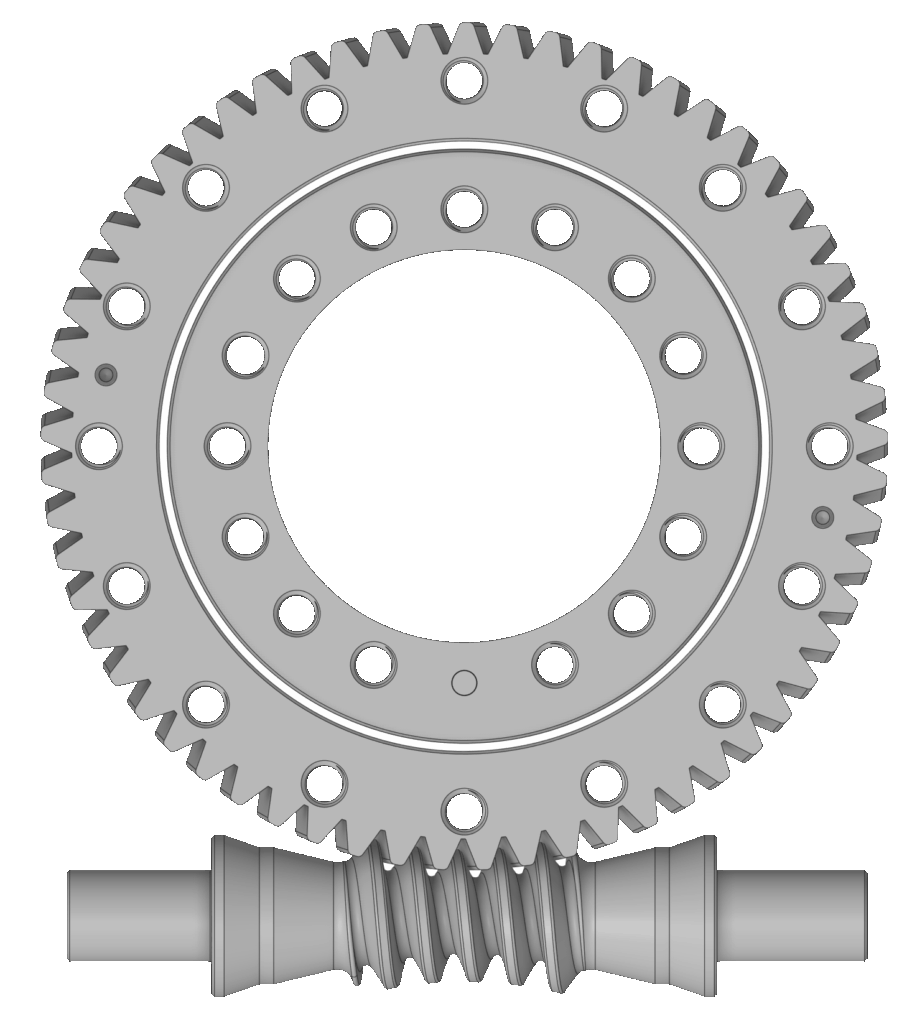

旋回ドライブの構造

旋回ベアリング
一般的に、単列ボールタイプのベアリング構造となっています。外輪には直接ギア(ウォームホイール)が加工されています。内輪は通常ハウジングに固定されており、旋回装置の取付構造と一体化して使用されます。

ウォーム(シャフト)
ウォーム付きのシャフトが入力軸となり、ウォームホイールとの減速比によって、トルクを増幅し、旋回ドライブにかかる荷重(積載物など)を旋回させることができます。

ハウジング
すべてのギアとベアリングを構造的に固定し、外部環境から保護する鋳物製の筐体です。

オイルシール
ギアとベアリングの潤滑剤をハウジング内に保持し、外部からの粉塵や異物が旋回ドライブ内に侵入するのを防ぐためのシール要素が設けられています。

モーター
ウォームシャフトへの動力入力を担います。エンドカップ部にはモーターの取付加工を施すことで、直接取り付けできます。また、モーターを使用せず、ハンドルを用いた手動操作でも使用可能です。

Kinematics社(KMIグループ)

Kinematicsは、世界をリードする旋回ドライブの設計・製造企業であり、グローバルに展開するアメリカ企業です。1996年にロサンゼルス郊外で設立され、2009年の再編成を経て、全額出資のグループ会社としてKMI北アメリカ、KMIヨーロッパ、KMI中国を設立し、さらにメキシコ工場を開設しました。KMI中国は、世界の製造拠点として機能するとともに、リサーチ・開発センターおよびマーケティング・セールス部門を担っています。
設立以来、KMIグループは世界48か国の主要市場に200万ユニット以上の多様な旋回ドライブを供給し、世界最大の旋回ドライブメーカーとしての地位を確立しています。
また、2023年にコーポレートロゴを変更しました。

アメリカ合衆国 本社・イノベーションセンター
Kinematics Manufacturing INC.
21410 N. 15th Lane, Suite 104, Phoenix, AZ 85027, USA
+1 623-780-8944

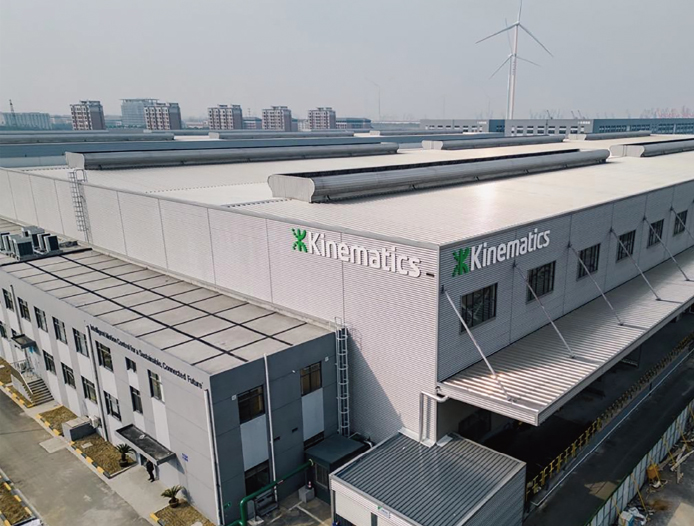

中国 製造・リサーチ・開発センター / マーケティング・セールス
Jiangyn Kinematics Manufacuring Co.,LTD.
2 Mao Changli Rd. Xiagang, Jiangyin, Jiangsu, China 214442

Kinematics 旋回ドライブの特長

  • 旋回ベアリング軌道部と歯車は焼入れ処理が施されており、重荷重および高トルクに対応可能です。
  • 包絡型(鼓型)ウォームによりトルク容量、伝達効率、精度が向上し、滑らかな回転を実現します。

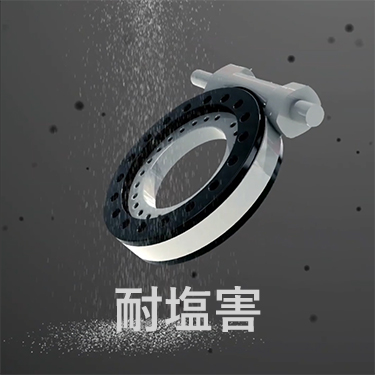

  • 構成部品は、防錆処理が施されており、1,500時間の塩水噴霧試験に耐える性能を備えています。

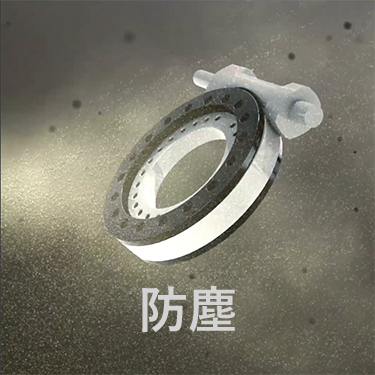

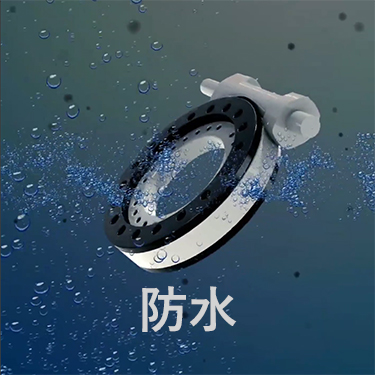

  • 防塵・防水性能は国際規格IP66を達成しています。※
  • 最大30年の長寿命を実現します。※

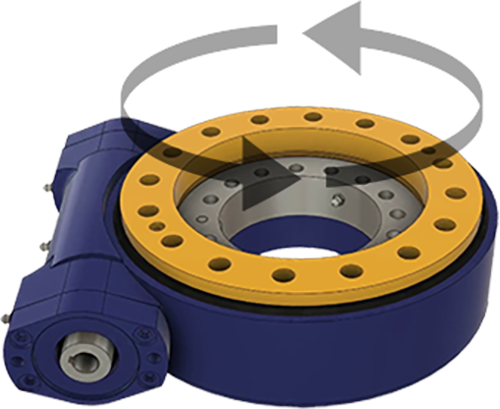

  • ウォームによるセルフロック機能を備えています。※
  • ±0.03°の高精度回転を実現するモデルもあります。※
  • 優れた環境耐性を持ち、-40~80℃の動作温度範囲に対応します。※
  • メンテナンスを最小限に抑えることができます。グリスフリーのドライベアリングを採用したモデルもあります。※
  • 多様な仕様と豊富な製品ラインアップを用意しています。
  • 同じカテゴリーの競合他社製品よりも、高荷重・モーメントに対応できます。
  • ソリューション統合型メーカーとして、モーター選定、エンコーダー、取付部プレートの加工など、旋回ドライブ本体だけでなく、附属部品も一体化した製品を提供できます。

※モデルにより仕様が異なります。

弊社は2011年11月よりKinematics社製品を日本国内向けの唯一の販売代理店として取扱いしています。
